SPI

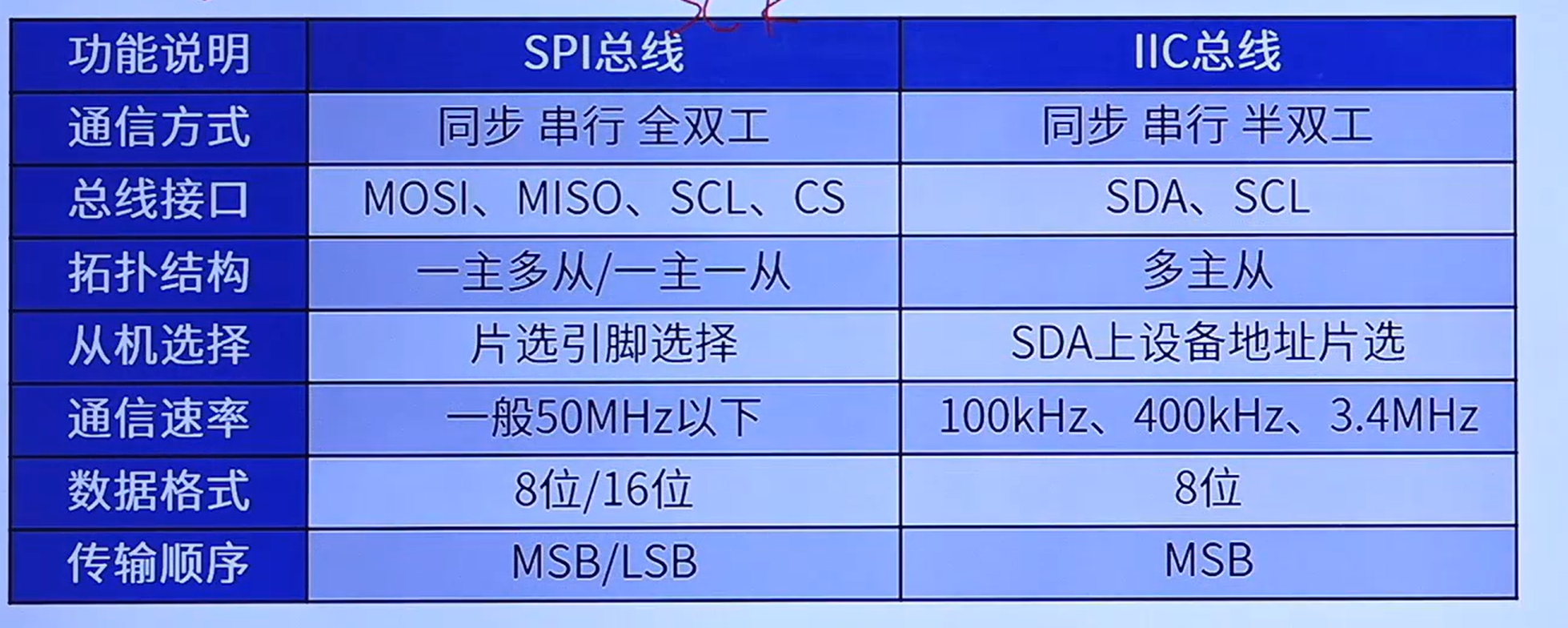

SPI简介

  • SPI: Serial Peripheral Interface (高速、全双工、同步通信总线)

  • SPI信号线

    • MISO:主设备输入/从设备输出引脚。该引脚在从模式下发送数据,在主模式下接收数据。
    • MOSI:主设备输出/从设备输入引脚。该引脚在主模式下发送数据,在从模式下接收数据。
    • SCLK:串行时钟信号,由主设备产生。
    • CS/SS:从设备片选信号,由主设备控制。它的功能是用来作为“片选引脚”,也就是选择指定的从设备,让主设备可以单独地与特定从设备通讯,避免数据线上的冲突。

SPI工作原理

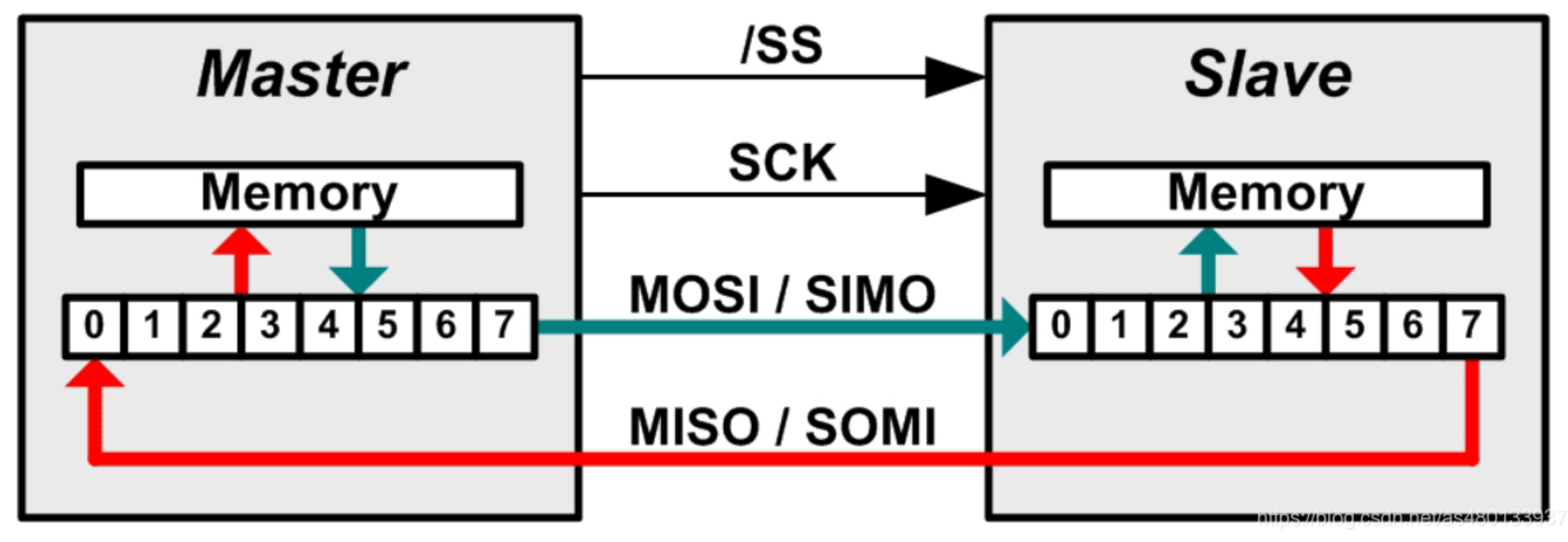

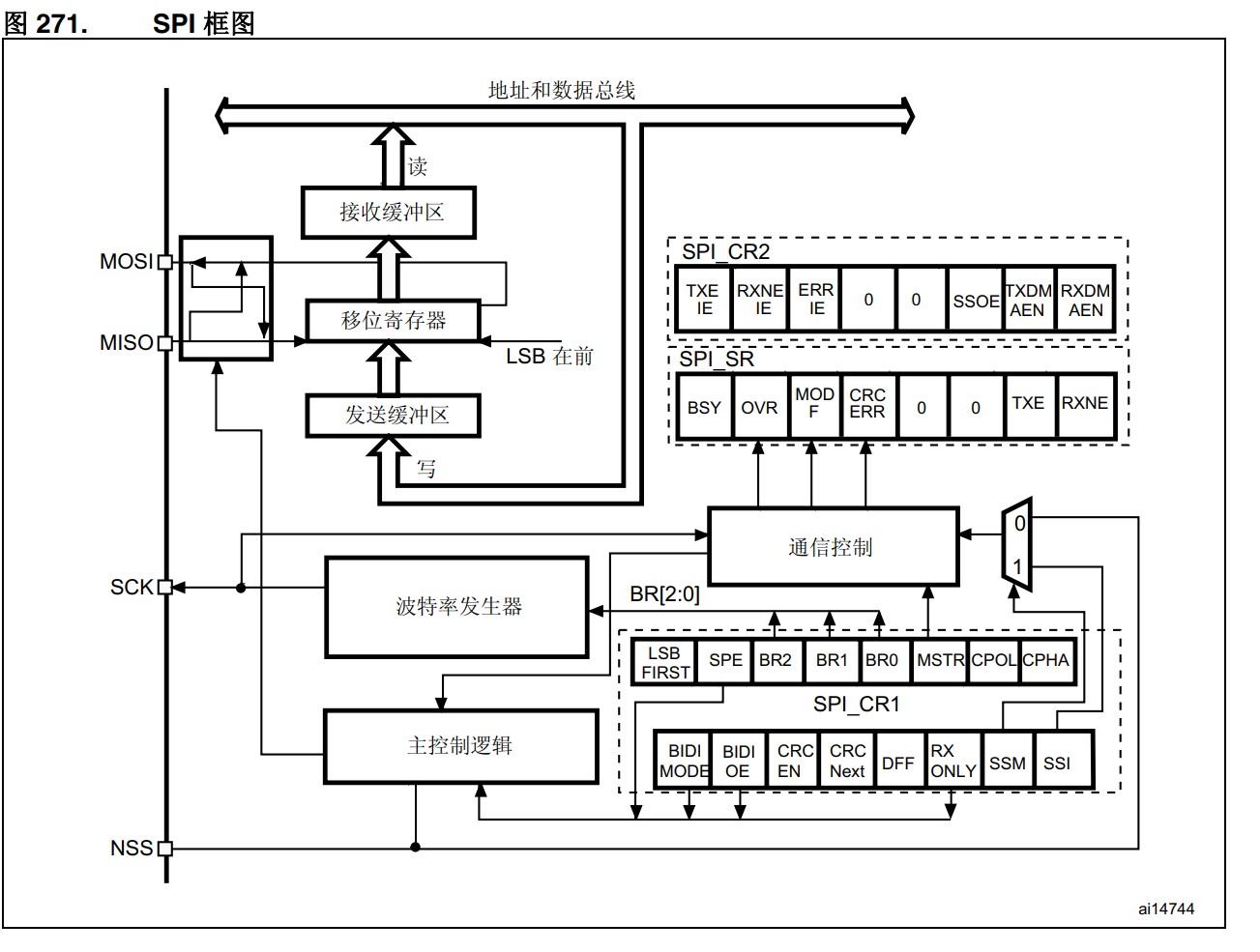

  • SPI结构框图

  • SPI数据发送与接收

    • 首先拉低对应SS信号线,表示与该设备进行通信
    • 主机通过发送SCLK时钟信号,来告诉从机写数据或者读数据(SCLK时钟信号可能是低电平有效,也可能是高电平有效,因为SPI有四种模式,这个我们在下面会介绍)
    • 主机(Master)将要发送的数据写到发送数据缓存区(Menory),缓存区经过移位寄存器(0~7),串行移位寄存器通过MOSI信号线将字节一位一位的移出去传送给从机,,同时MISO接口接收到的数据经过移位寄存器一位一位的移到接收缓存区。
    • 从机(Slave)也将自己的串行移位寄存器(0~7)中的内容通过MISO信号线返回给主机。同时通过MOSI信号线接收主机发送的数据,这样,两个移位寄存器中的内容就被交换。

注意:SPI只有主模式和从模式之分,没有读和写的说法,外设的写操作和读操作是同步完成的。如果只进行写操作,主机只需忽略接收到的字节;反之,若主机要读取从机的一个字节,就必须发送一个空字节来引发从机的传输。也就是说,你发一个数据必然会收到一个数据;你要收一个数据必须也要先发一个数据。

SPI工作模式

  • 时钟极性(CPOL)
    • CPOL = 0: 低电平空闲,高电平有效
    • CPOL = 1: 高电平空闲,低电平有效
  • 时钟相位(CPHA)
    • CPHA = 0: 在时钟的第一个跳变沿(上升沿或下降沿)进行数据采样
    • CPHA = 1: 在时钟的第二个跳变沿(上升沿或下降沿)进行数据采样

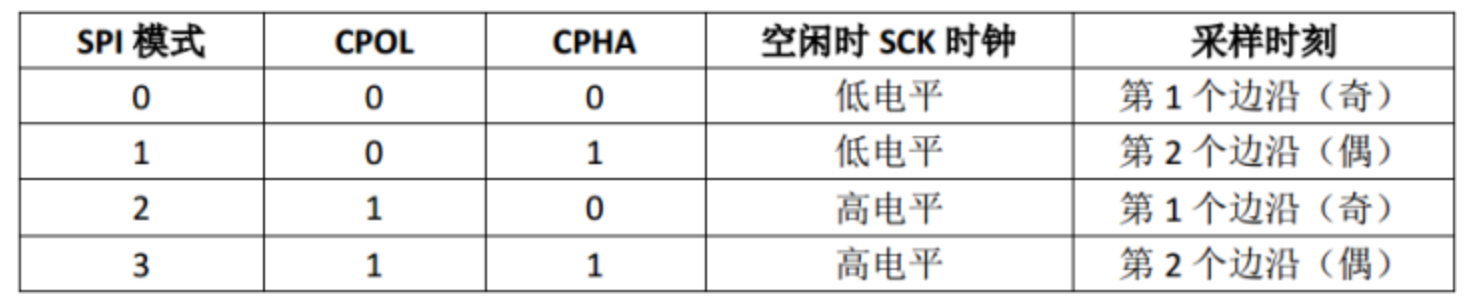

  • 四种工作模式

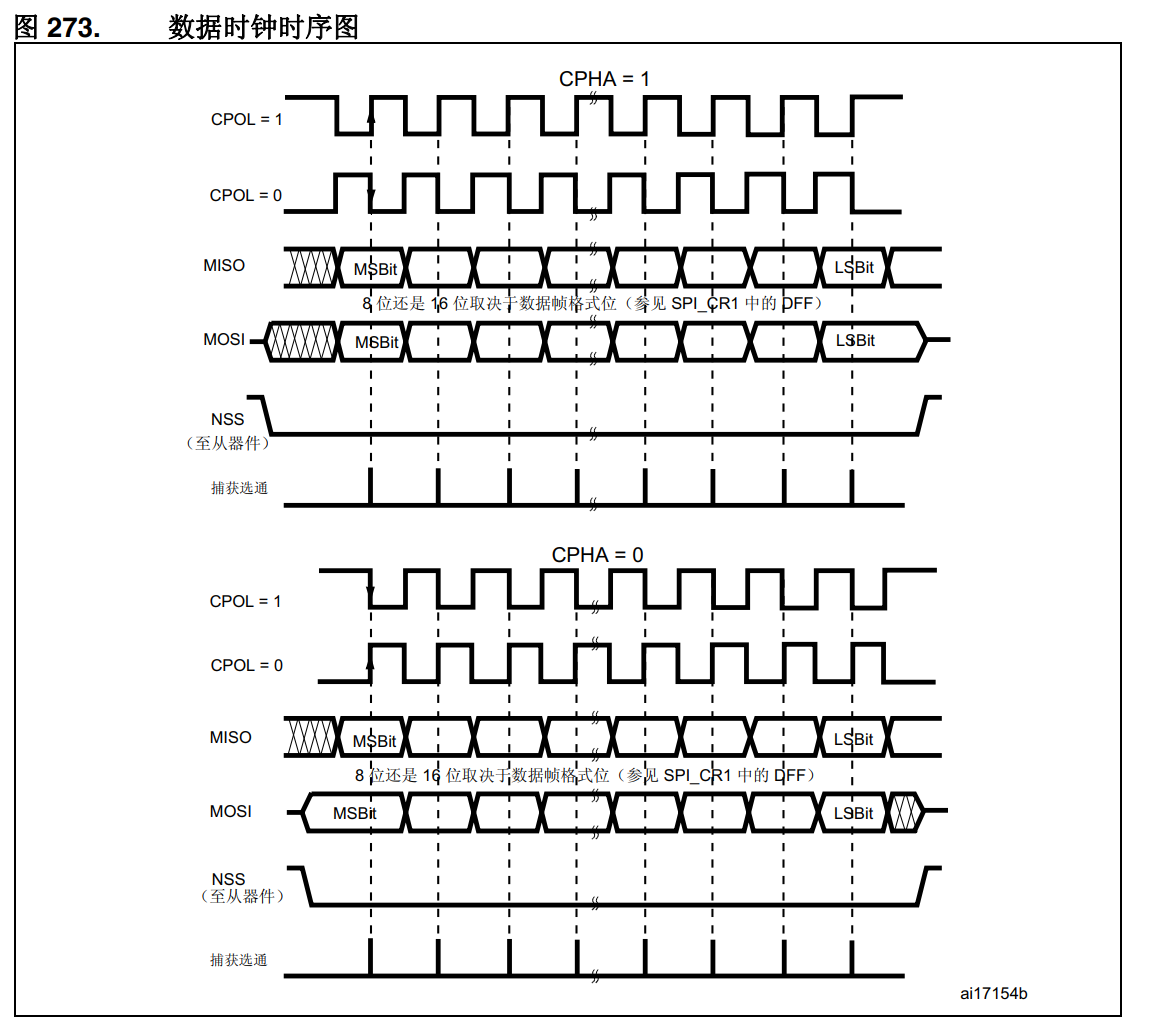

  • 时序图

SPI相关寄存器

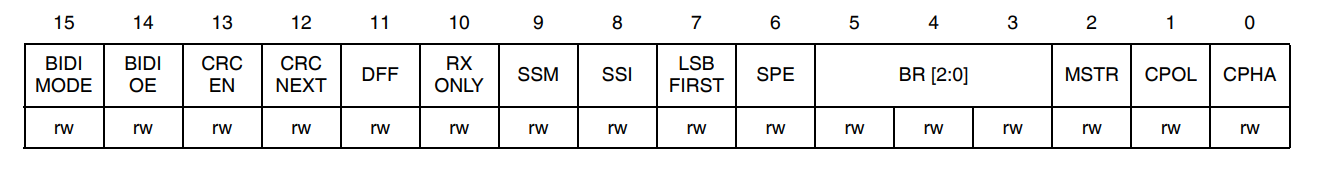

  • 控制寄存器 (SPI_CR1)

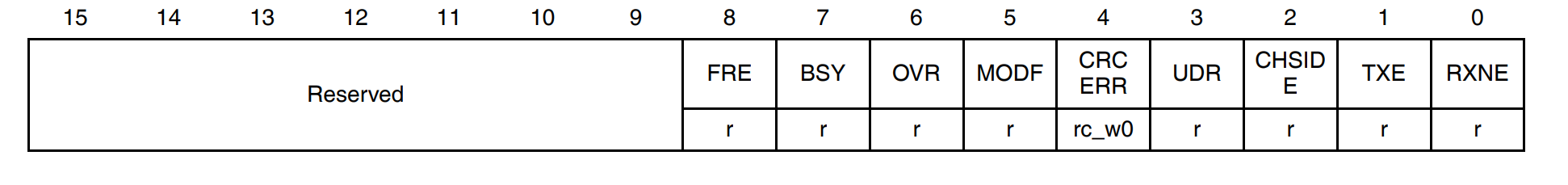

  • 状态寄存器 (SPI_SR)

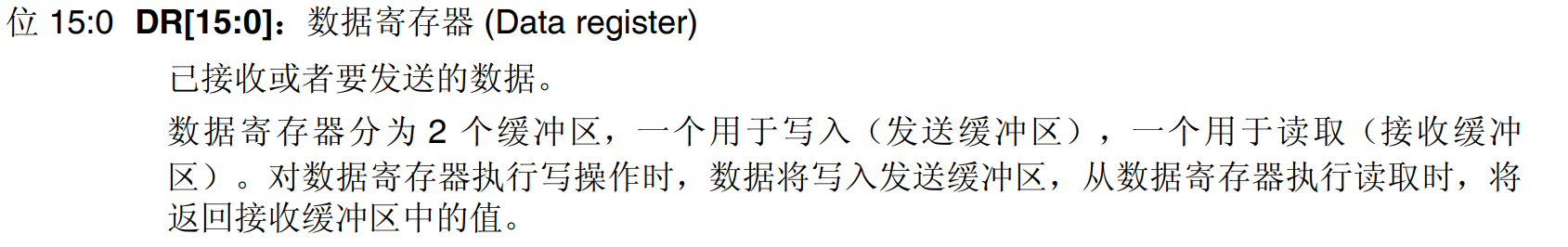

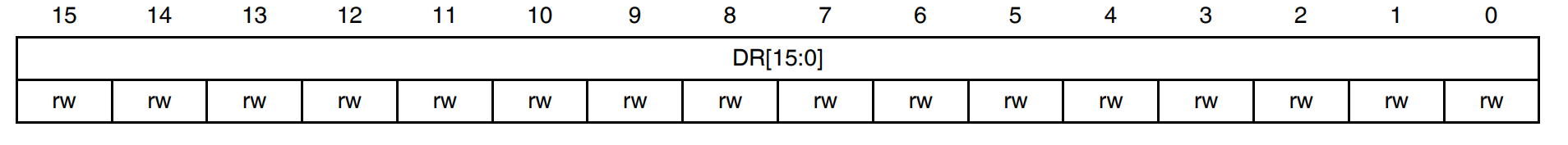

  • 数据寄存器 (SPI_DR)

SPI相关HAL库驱动

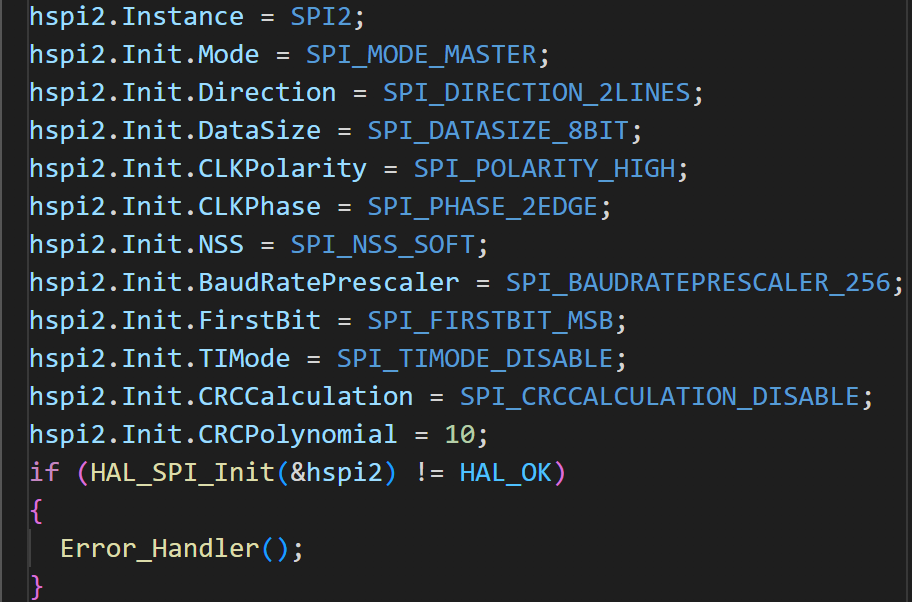

  • SPI初始化

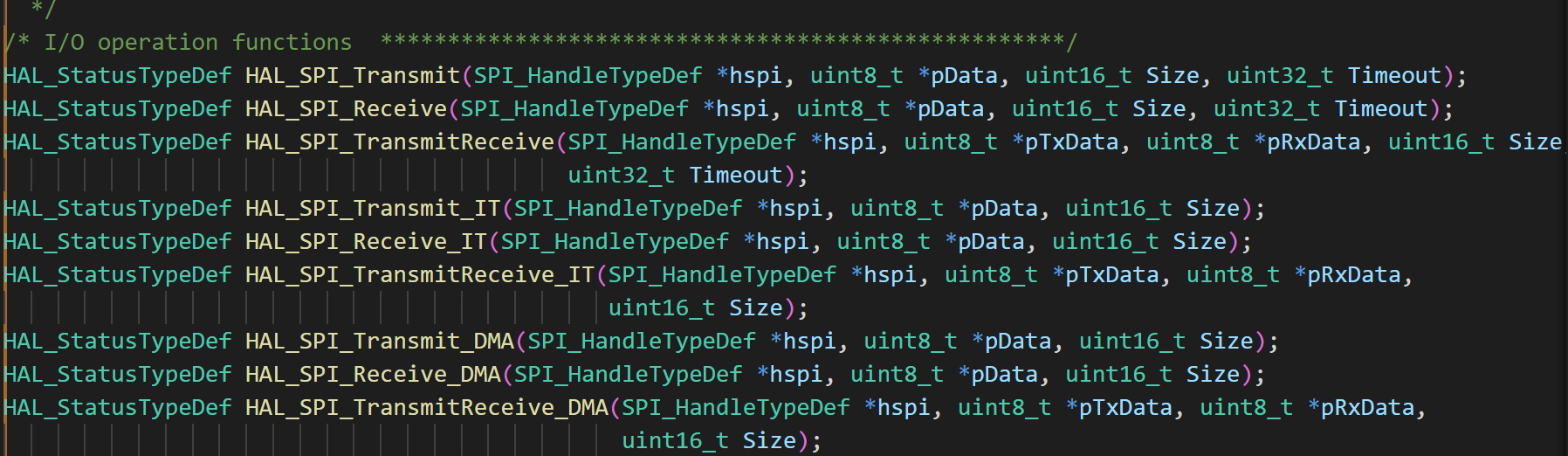

  • SPI发送接收 有阻塞、中断、DMA三种模式
  • SPI回调函数
    C
    1
    2
    3
    4
    // 均为弱定义,可重写
    void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi);
    void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi);
    void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi);
